美国EIT POWER PUCK II测试原理是什么？设计原理又是什么？

一、测试原理：它如何测量？

Power Puck II的测试原理基于光电探测和光谱滤波技术，核心目标是测量到达传感器表面的紫外辐射能量。

其工作流程可以分解为以下几步：

1,光子捕获：

当紫外光照射到Power Puck II顶部的石英窗口时，光子会进入仪器内部。

2,光谱过滤：

光线会通过一组精密设计的光学滤光片。这些滤光片是核心元件之一，它们只允许特定波长范围的光通过，并阻挡其他不需要的光（如可见光、红外线）。

Power Puck II有四个独立的测量通道，每个通道都配有专门针对不同紫外波段的滤光片。

3,光电转换：

通过滤光片的“纯净”的紫外光照射到光电二极管上。

光电二极管是一种半导体器件，其特性是受光照射时会产生与光强成正比的光电流。光照越强，产生的电流就越大。

4,信号处理与积分：

产生的微小光电流被送入一个高度精确的运算放大器电路，将电流信号转换为可以测量的电压信号。

仪器内部的微处理器实时监测这个电压信号（它代表辐照度 Irradiance，单位是 W/cm²）。

最关键的一步是积分：微处理器会对辐照度随时间的变化进行积分计算。简单来说，就是计算 辐照度曲线 下方的面积。

能量密度 = 平均辐照度 × 时间，或者更精确地说 能量密度 = ∫ Irradiance(t) dt。

最终，这个积分值就是它报告的结果——能量密度（Energy Density），单位是 mJ/cm²。

5,数据显示与存储：

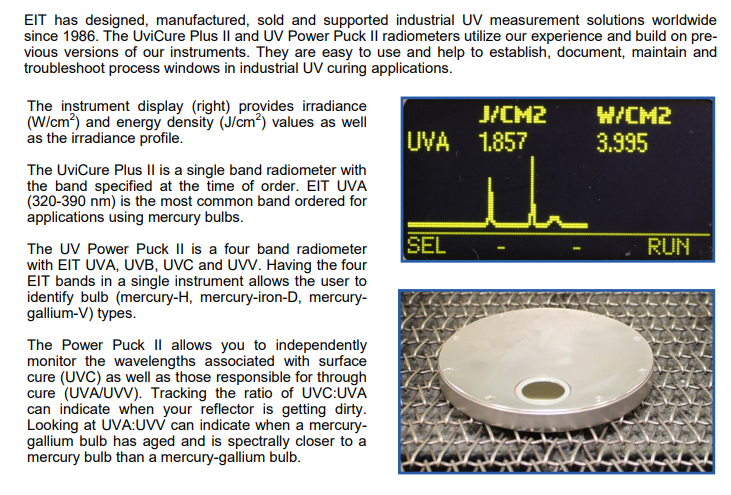

计算出的实时辐照度（W/cm²）和累计能量密度（mJ/cm²）会显示在屏幕上。

仪器可以存储多组测量数据，以便用户后续分析和导出。

二、设计原理：它为何被这样设计？

1,多通道设计原理：

目的：应对“不同固化材料对不同波长敏感”的挑战。

详解：并非所有紫外固化油墨、涂料或胶水都对同一波长的光敏感。它们的“光引发剂”有不同的吸收峰值。因此，只知道“总紫外能量”是不够的，还需要知道能量在不同波段的分布。

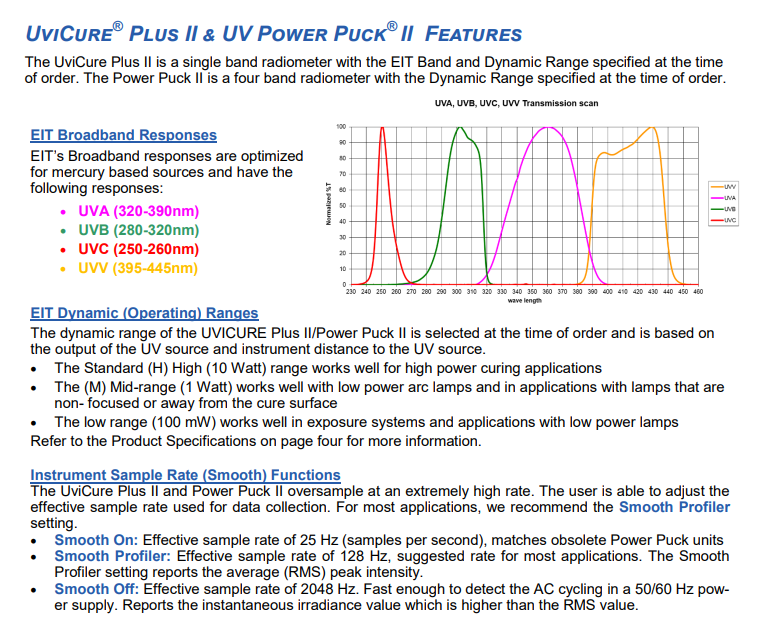

实现：Power Puck II设计了四个固定波段通道：

UVA (320-390 nm): 这是最常见的波段，大多数自由基型固化材料对此波段敏感。

UVV (395-445 nm): 也称为“可见紫外”，对阳离子型固化材料和某些厚膜固化至关重要。这是为测量LED灯（395nm, 405nm）而特别强化的通道。

UVB (280-320 nm): 用于一些特殊固化应用，对表面固化有影响。

UVC (250-260 nm): 主要针对汞灯的254nm谱线，常用于表面清洗和杀菌，在某些固化工艺中也很重要。

这种设计让用户能全面了解光源的光谱输出是否与所用材料的敏感波段匹配。

2,“Puck”外形设计原理：

目的：模拟被固化产品的真实受光情况。这是其设计中最为精妙的一点。

详解：紫外灯发出的光不是平行光，而是具有不同角度的散射光。一个简单的平面传感器无法捕捉到所有角度的光线，从而导致读数偏低。

实现：Power Puck II的半球形（穹顶式）石英窗口和余弦校正设计，能够收集来自180度视角内各个角度的光线。这使得它的测量结果能真实反映一个三维物体表面所接收到的总紫外能量，而不仅仅是正上方的直射光。这对于确保复杂形状工件的固化质量至关重要。

3,高精度与耐用性设计原理：

目的：提供可靠、可重复的工业级测量数据。

详解：生产环境需要仪器坚固耐用，且数据必须准确一致，才能用于工艺控制和质量管理。

实现：

a,石英窗口：耐高温、高透紫外率，防止长期使用后老化发黄影响精度。

b,精密光学组件和电路：确保测量的稳定性和准确性。

c,坚固外壳：承受生产线上可能发生的碰撞和高温环境。

d,NIST溯源：仪器的校准可以追溯到美国国家标准与技术研究院（NIST），保证了测量结果的权威性和可比性。

4,用户友好设计原理：

目的：让技术人员能快速、方便地使用。

实现：大屏幕显示所有四个通道的数据、一键操作、数据存储功能、通过USB接口轻松导出数据等。

总结对比

总而言之，Power Puck II不仅仅是一个简单的“UV能量计”，它是一个基于深刻工业应用理解而设计的精密分析仪器。其测试原理是物理基础，而其设计原理则是其成为行业黄金标准的真正原因。
